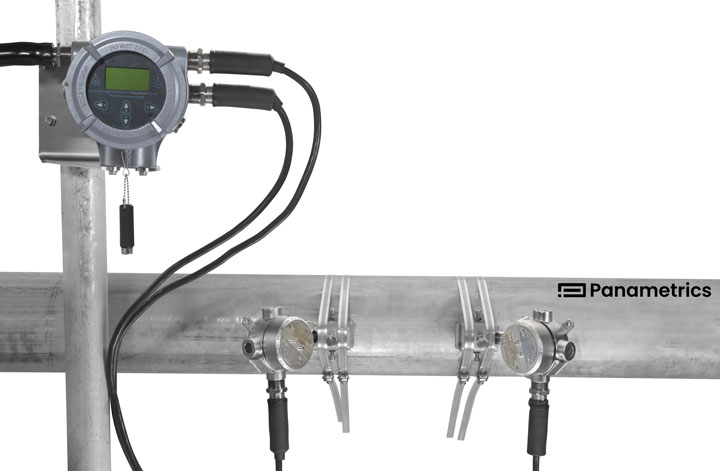

PANAFLOW LC

DF868 ultrasonik sıvı debimetresi, TransPort PT878 portatif ultrasonik sıvı debimetresi baz alınarak tasarlanmış sabit
kurulumlu debimetredir. DF868 iki dahili ölçüm moduna sahiptir. Clamp-on transdüser kullanarak DF868 debimetre metal,
plastik veya kaplamalı boru yüzeylerinden, boru yüzeyi delinmeden debi ölçümü sağlar. Gelişmiş sinyal kodlama ve korelasyon tespit metodları ile GE’ye ait transit-time modu, ultra temiz/saf sıvılardan kirli sıvılara kadar sapma olmaksızın debi ölçümü sağlar. Bu mod, geleneksel transit-time ölçüm cihazlarının başarısız olduğu ve bu nedenle Doppler-tipi
debimetreler gerektiren gaz kabarcığı, sıvı damlacıkları ve katı partikül içeren çok fazlı sıvıların %80’inde uygulanabilir. İki farklı boruda debi ölçümü, aynı boru üzerinde iki farklı noktada debi ölçümü ile kaçak tespiti ve maksimum hassasiyet için tek noktada çift yollu ölçüm dahil çeşitli uygulamalar için konfigüre edilebilen çift kanallı opsiyonel bir model oluşturulabilir. Opsiyonel çift kanallı/çift yollu modeli, kullanıcı tarafından yapılandırılan çok çeşitli uygulamalarda kullanılarak düşük maliyetlerle yüksek performans elde edilmesine olanak sağlar. Ölçüm noktası başına maliyet, tek elektronik ile iki farklı boruda debi ölçümü yapılarak azaltılır. Akış profilindeki değişikliklerden
etkilenmemek ve maksimum hassasiyetin sağlanması amacıyla her boru için bir çift transdüser kullanılabilir. Ayrıca her debimetre ile temin edilen enerji ölçümü yazılımı sayesinde, opsiyonel RTD’ler ve giriş kartları kullanılarak ultrasonik debi ölçümünün avantajlarına enerji ölçümü de eklenebilir. Bu opsiyonun avantajı boruya müdahale gerekmeden debi ve sıcaklık ölçümü ile su/glikol kullanılan ısıtma ve soğutma sistemlerinde enerji ölçümüdür.

Uygulama Alanları

Su ve atıksu, sıcak/soğuk su, su/glikol çözeltileri, rafine hidrokarbonlar, petrol ürünleri, ham petrol, motor yağı, dizel ve sıvı yakıtlar, solventler, kimyasallar, diğer sıvılar.

PanaFlow LZ, son teknoloji XMT1000 elektronik platformunu kullanan, sıvı uygulamaları için eksiksiz bir ultrasonik debimetre sistemidir.

SIL (Safety Integrity Level) Sertifikalı* yeni PanaFlow HT, güvenliğin kritik olduğu uygulamalara ultrasonik teknolojinin avantajlarını getirir. PanaFlow HT ultrasonik debi ölçümünün tüm avantajlarına IEC61508** onayını ekler. Rafinerinin en zorlu noktalarında, çok düşük ve çok yüksek sıcaklıklarda ve korozif veya değişken özellikli sıvılarda debi ölçümü sağlar. Boru tıkanıklıkları, zaman içerisinde ölçümde kayma veya basınç düşüşü oluşturmayan ve böylece periyodik kalibrasyon
gerektirmeyen ve çift yönlü debi ölçümü sağlayan yapısıyla PanaFlow HT, beklenmedik bakım masraflarına son vererek tasarruf etmenizi sağlar. Debimetrenin Seviye 2 SIL sertifikasına sahip olması, debimetrenin tüm bileşenlerinin üçüncü parti bir kurum tarafından kontrol edildiği anlamına gelir. SIL sertifikasyonu*, hayat kaybı riskinin yanı sıra rafineri varlıklarına karşı ve çevresel riskleri de azaltırken kurumsal güvenilirliği arttırır. PanaFlowHT debimetre sistemi, SIL sertifikalı XMT900 elektroniği ve patentli BWT transdüserlerden oluşur. Ayrıca hassas sıcaklık kompanzasyonu ve pals eko tekniği sayesinde, değişken akış şartlarında hassas ölçüm sağlar.

Uygulama Alanları

Vakum distilasyonu, delayed coker, katalitik parçalama, hydrotreater, vizkoziteye göre ayırma, ham petrol distilasyon birimleri.

XGMi868i gaz debisi transmiteri, GM868 genel amaçlı gaz
debimetresinin düşük maliyetli ve transmiter bazlı versiyonudur.
GM868 gibi XGM868i de gaz debisi ölçümü için ultrasonik transit-time tekniğinden faydalanır. Neredeyse her tip gaz için uygundur. Saplamalı transdüser tasarımı ile düşük seviyede basınç düşümü, bakım ihtiyacı ve geniş debi ve gaz kompozisyonu aralıklarında hassas ölçüm sunar. DigitalFlow XGM868i elektronik parçalarının tümü, ölçüm noktasında monte edilebilen bir transmiter paketi içerisine yerleştirilmiştir. Bu özelliği sayesinde transdüser kablolarının yerleştirilmesi kolaylaşır ve sorunsuz işletim sağlanır. XGM868i kurulumu akış açısından engel oluşturmadığı için diğer debimetrelerin neden olduğu basınç düşümü ve yüksek derecede bakım ihtiyacı gibi istenmeyen durumları ortadan kaldırır. Debimetre ile temin edilen özel sızdırmaz metal transdüserler sayesinde sistem, sıcaklık değişimlerinin neden olduğu erozyon ve gerilimden etkilenmez.

Uygulama Alanları

Hidrokarbon gazları, havalandırma gazları, biyogaz, çürütücü gazları, yakıt gazlar, atık gazlar, yakma ünitesi hava akışı, buhar veri kazanımı, baca gazları, diğer gazlar.

Panametrics ultrasonik buhar kütle debimetresi

PanaFlow Z3 ultasonik debimetrelerin en yeni
jenerasyonunu temsil eder. Proses sıvılarında düşük riskli,
hassas ve tekrarlanabilir debi ölçümü için özel olarak tasarlanmış üç yollu bir debimetredir. Şık endüstriyel tasarımı ve çok yüksek güvenilirliğe sahip elektroniği ile kullanıcılara uygun maliyetle üstün kaliteli bir seçim sunar. Yüksek performansı ve düşük maliyeti ile diğer debi ölçümü teknolojilerinden ve hatta diğer ultrasonik debimetrelerinden ayrılan PanaFlow Z3, endüstride güvenilirliği ön planda tutar.

Ultrasonik debimetrelerin tüm avantajlarının yanı sıra aşağıdaki avantajlara sahiptir:

- SIL Sertifkalı ve en yeni teknoloji ürünü XMT900 elektroniği
- Fieldbus, HART ve Modbus dijital arayüz seçenekleri
- Uzatılmış tampon veya sertifikalı bağlantı kutusu içermeyen,
dahili kablolu estetik ve kompakt debimetre gövdesi
- Üç yollu tasarım
- Yeni sahada değiştirilebilen transdüserler

Uygulama Alanları

Petrol ve gaz, kimya ve petrokimya endüstrisi, su ve atıksu, enerji endüstrisi, HVAC, ham petrol ve rafine hidrokarbon sıvıların proses kontrolü ve izlenmesi, harmanlama ve karıştırma.

DigitalFlow™ GM868 ultrasonik teknolojiye sahip debimetre uygun transdüserler ile 1,27 cm çapındaki boru veya kanallardan 7,6 metreden geniş bacalara kadar olan uygulamalarda debi ölçümü için kullanılır. Kurulum için ultrasonik transdüserlerine ait yenilikçi konfigürasyonları ile boru veya kanal boyutlarına ve uygulamayla ilgili diğer gerekliliklerle uyumluluk gösterir. Proses içerisine giren parçası/ekipmanı olmayan bu debimetre geniş ölçüm aralığına sahiptir, basınç düşümüne neden olmaz ve periyodik bakım gerektirmez. Maksimum hassasiyet için tek bir elektronik ile aynı ölçüm noktasında çift yollu olarak veya aynı boruda değişik noktalarda ölçüm alınabilirken, iki kanallı debimetre konfigürasyonu ile iki farklı boruda da ölçüm yapılabilir.
DigitalFlow GM868 debimetre ile standart dijital çıkış, standart veya opsiyonel analog çıkış veya opsiyonel alarmlar sayesinde
verilerin doğru yere aktarılması kolaylaşır. Tüm çıkışlar tuş takımı veya bir bilgisayar aracılığıyla PanaView yazılımı kullanılarak istenilen şekilde ayarlanır.

Uygulama Alanları

Hidrokarbon gazları, havalandırma gazları, biyogaz, çürütücü gazları, yakıt gazlar, atık gazlar, yakma ünitesi hava akışı, buhar veri kazanımı, baca gazları, diğer gazlar.

GE TransPort PT878GC clamp-on ultrasonik gaz debi ölçümü yeteneğini portatif seviyeye getirir. Doğal gaz boru hatları, sıkıştırılmış hava, inert gaz veya diğer sıkıştırılmış gaz uygulamaları için tasarlanan yeni PT878GC, gaz debisi ölçümü, dahili hafızaya veri kaydı ve bilgisayarlara veri aktarımı özelliklerine sahiptir. Gaz debisi ölçümü uygulamalarında kısa süreli debi denetimi çalışmaları için uygundur. Özellikle aşındırıcı, korozif, zehirli, yüksek saflıkta veya steril gaz, ya da boruyu delmenin tercih edilmediği tüm uygulamalar için çözüm sunar. Kurulumu boru yüzeyinde müdahale gerektirmediği için oldukça basittir ve 15 dakika kadar kısa bir sürede yapılabilir. Ayrıca kurulumu sırasında montaj sistemde mevcut boru üzerine kelepçeleme ile yapılması nedeniyle proses durdurulmadan veya prosese herhangi bir girişim oluşturulmadan yapılabilmektedir.

Uygulama Alanları

Doğal gaz, sıkıştırılmış hava, yakıt gazlar, aşındırıcı gazlar,
korozif gazlar, zehirli gazlar, yüksek saflıkta gazlar, hava ayırma gazları.

Flare Debimetreleri Tesis Verimliliğini Artırır

TransPort PT900, büyük özellikleri küçük ve hafif bir pakete sığdırır. PT900 en güçlü portatif sıvı debimetrelerindendir. Plastik, metal veya kaplamalı çift katmanlı boru yüzeylerinden kesintisiz olarak debi ölçer, bu nedenle basınç düşüşüne, kaçak veya kontaminasyona neden olmaz. Transit-time sinyallerini çözen patentli korelasyon algoritmaları sayesinde ultra saflıkta sıvılardan ham atıksu ve çamur gibi aşırı derecede kirli sıvılara kadar ölçüm olanağı sağlar. Opsiyonel Enerji Ölçümü TransPort PT900 debimetre, ultrasonik debi ölçümü ile hassas RTD sıcaklık ölçümünü kombine ederek, sıvıların kullanıldığı ısıtma ve soğutma sistemlerinde enerji akışının ölçülmesini sağlar. Bu uygulamalarda debimetrenin yanı sıra loop powered RTD sıcaklık sensörleri için dahili bir güç kaynağı ile enerji ölçümleri için gerekli devre kurulumu ve yazılım kullanılır. Enerji kiti opsiyonu, iki Pt1000 yüzeye monteli RTD ve debimetre ile iletişim için kabloyu içerir. Uygulama Alanları Kullanma suyu ve atık su, soğutma ve ısıtma suyu, ultra saflıkta su ve sıvılar, ham petrol, mazot ve yakıtlar, motor yağı, rafine hidrokarbonlar, kimyasallar ve diğer sıvılar.

XMT868i sıvılar için debi transmiteri son teknoloji ile sunulan debi ölçüm yeteneğini; tam olarak proses ölçüm noktasına monte edilebilen düşük maliyetli transmiter paketi ile birleştirdi. Tamamen dijital XMT868i, hareketli parçaya sahip değildir ve uzun süre sapma yaratmayan işletim sağlar. Dahili mikro işlemci sayesinde özel dijital sinyal kodlaması ve korelasyon
tespit rutinleri, değişken sıvı özelliklerine göre otomatik ayarlama, programlamayı basit hale getiren dinamik olarak yapılandırılmış işletme yazılımı ve dahili enerji akışı ölçümü vardır. Opsiyonel çift kanallı modeli kullanıcı tarafından yapılandırılarak çok çeşitli uygulamalarda kullanılır ve düşük maliyetlerle yüksek performans elde edilmesini sağlar. Ölçüm noktası başına maliyet, tek elektronik ile iki farklı boruda debi ölçümü yapılarak azaltılır. Akış profilindeki değişikliklerden
etkilenmemek ve maksimum hassasiyetin sağlanması amacıyla her boru için bir çift transdüser kullanılabilir.

Uygulama Alanları

Hidrokarbon sıvılar, sıvılaştırılmış doğal gaz (lng), ham petrol, motor yağı, dizel yakıt, solventler, su ve atıksu, sıcak/soğuk su, kimyasallar, içecekler, diğer sıvılar.

GE AquaTrans AT600 ultrasonik debimetre, son teknoloji ürünü ölçüm yeteneğini, tam olarak proses ölçüm noktasına kurulabilen dayanıklı ve düşük maliyetli transmiter paketi ile birleştirir. Su, atıksu ve kanalizasyon gibi kentsel uygulamalara özel olarak tasarlanmıştır. Kurulum ve bakım, transmiterin
dahili tuş takımı kullanılarak veya AT600’i bir dizüstü bilgisayara bağlayarak ve GE cihaz ara yüzü yazılımı kullanılarak kolayca yapılabilir.

Uygulama Alanları

İçme suyu, atıksu, kanalizasyon, deşarj suyu, arıtılmış su, soğutma ve ısıtma suyu ve diğer sıvılar.
