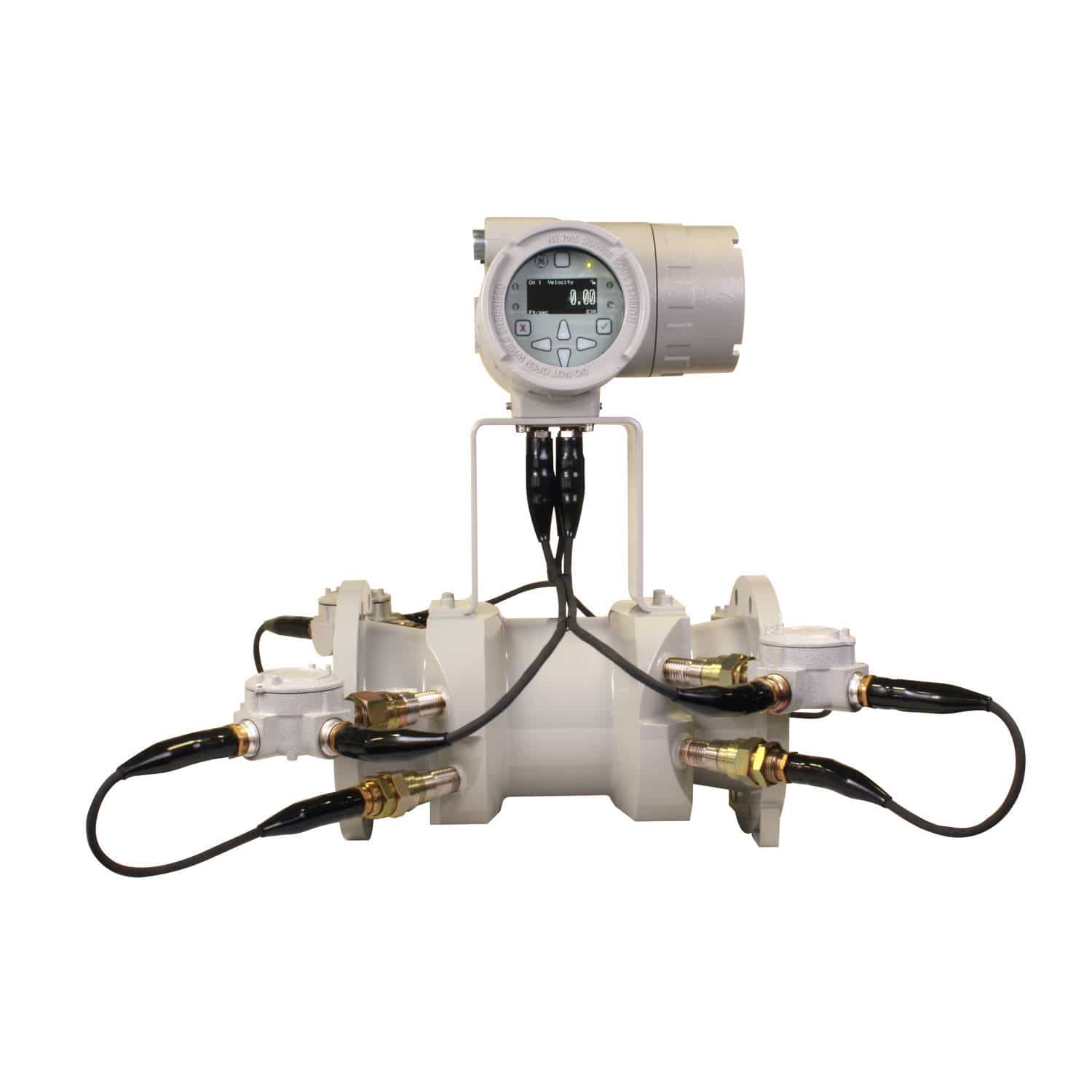

Sentinel LCT

PanaFlow FLI, zorlu koşullarda geniş kapsamlı gaz akışını izlemek için sağlam ve güvenilir bir ultrasonik akış ölçüm sistemidir. PanaFlow FLI, mevcut veya yeni akış gereksinimlerinize esneklik sağlayan akış hücresi (spoolpiece) veya yalnızca nozul tasarımı seçenekleriyle sunulmaktadır.

Sentinel, iletim ve dağıtım, boru hattı dengeleme, kompresör istasyonu ölçümü ve yüksek hassasiyetin gerektiği alanlar gibi gaz uygulamaları için tasarlanmış çift kanallı bir debimetredir.
Sentinel debi ölçüm sistemi, ultrasonik debimetre, akış şartlandırma ile debimetrenin önünde ve arkasında bulunan boru tesisatından oluşur. Sistem fabrikada birleştirilir ve sıkı kalite kontrol standartlarını karşıladığına dair test edilir. Böyle bir konfigürasyon sayesinde kurulumla ilgili hassasiyet kayıpları engellenmiş olur. Ayrıca bu uygulama ile proseste debi ölçümlerinde kullanıcıyı riske maruz bırakmadan basit ve ekonomik çözümler sağlanmış olur. Hassasiyet kaybının en büyük kaynağı olan düzgün olmayan akış profilinin, ultrasonik debimetre sisteminde tüm denklemden çıkarılması nedeniyle kullanıcılar bu sistemin hassasiyetinden emin olabilirler.

Uygulama Alanları

Faturalandırmaya esas transfer, iletim ve dağıtım, yer altı depolama, boru hattı dengeleme, güç sistemleri, gaz işleme, kompresör istasyonu ölçümleri ve gaz üretimi.

Flare Debimetreleri Tesis Verimliliğini Artırır

Sera gazı emisyonlarını azaltmak, küresel ısınmanın etkilerini sınırlamada önemli bir faktör haline gelmiştir; buna metan gazı da dahildir.
Petrol ve gaz endüstrisi, karbondioksit (CO₂) ve metan salınımının tek kaynağı olmasa da, sera gazı emisyonlarını azaltma çabalarımızda önemli bir rol oynamaktadır.

TransPort PT878, büyük özellikleri küçük ve hafif bir pakete sığdırır. PT878 en güçlü portatif sıvı debimetrelerindendir.
Plastik, metal veya kaplamalı çift katmanlı boru yüzeylerinden kesintisiz olarak debi ölçer, bu nedenle basınç düşüşüne, kaçak veya kontaminasyona neden olmaz. Transit-time sinyallerini çözen patentli korelasyon algoritmaları sayesinde ultra saflıkta sıvılardan ham atıksu ve çamur gibi aşırı derecede kirli sıvılara kadar ölçüm olanağı sağlar.

Opsiyonel Enerji Ölçümü

TransPort PT878 debimetre, ultrasonik debi ölçümü ile hassas RTD sıcaklık ölçümünü kombine ederek, sıvıların kullanıldığı ısıtma ve soğutma sistemlerinde enerji akışının ölçülmesini sağlar. Bu uygulamalarda debimetrenin yanı sıra loop powered RTD sıcaklık sensörleri için dahili bir güç kaynağı ile enerji ölçümleri için gerekli devre kurulumu ve yazılım kullanılır. Enerji kiti opsiyonu, iki Pt1000 yüzeye monteli RTD ve debimetre ile iletişim için kabloyu içerir.

PT878 Modeli artık üretilmemektedir yerin güncel olan versiyonu PT900 kullanılmaktadır.

Uygulama Alanları

Kullanma suyu ve atık su, soğutma ve ısıtma suyu, ultra saflıkta su ve sıvılar, ham petrol, mazot ve yakıtlar, motor yağı, rafine hidrokarbonlar, kimyasallar ve diğer sıvılar.

GE TransPort PT878GC clamp-on ultrasonik gaz debi ölçümü yeteneğini portatif seviyeye getirir. Doğal gaz boru hatları, sıkıştırılmış hava, inert gaz veya diğer sıkıştırılmış gaz uygulamaları için tasarlanan yeni PT878GC, gaz debisi ölçümü, dahili hafızaya veri kaydı ve bilgisayarlara veri aktarımı özelliklerine sahiptir. Gaz debisi ölçümü uygulamalarında kısa süreli debi denetimi çalışmaları için uygundur. Özellikle aşındırıcı, korozif, zehirli, yüksek saflıkta veya steril gaz, ya da boruyu delmenin tercih edilmediği tüm uygulamalar için çözüm sunar. Kurulumu boru yüzeyinde müdahale gerektirmediği için oldukça basittir ve 15 dakika kadar kısa bir sürede yapılabilir. Ayrıca kurulumu sırasında montaj sistemde mevcut boru üzerine kelepçeleme ile yapılması nedeniyle proses durdurulmadan veya prosese herhangi bir girişim oluşturulmadan yapılabilmektedir.

Uygulama Alanları

Doğal gaz, sıkıştırılmış hava, yakıt gazlar, aşındırıcı gazlar,
korozif gazlar, zehirli gazlar, yüksek saflıkta gazlar, hava ayırma gazları.

Flaş gazı kütlesel debi ölçümü için ultrasonik debimetre

TransPort PT900, büyük özellikleri küçük ve hafif bir pakete sığdırır. PT900 en güçlü portatif sıvı debimetrelerindendir. Plastik, metal veya kaplamalı çift katmanlı boru yüzeylerinden kesintisiz olarak debi ölçer, bu nedenle basınç düşüşüne, kaçak veya kontaminasyona neden olmaz. Transit-time sinyallerini çözen patentli korelasyon algoritmaları sayesinde ultra saflıkta sıvılardan ham atıksu ve çamur gibi aşırı derecede kirli sıvılara kadar ölçüm olanağı sağlar. Opsiyonel Enerji Ölçümü TransPort PT900 debimetre, ultrasonik debi ölçümü ile hassas RTD sıcaklık ölçümünü kombine ederek, sıvıların kullanıldığı ısıtma ve soğutma sistemlerinde enerji akışının ölçülmesini sağlar. Bu uygulamalarda debimetrenin yanı sıra loop powered RTD sıcaklık sensörleri için dahili bir güç kaynağı ile enerji ölçümleri için gerekli devre kurulumu ve yazılım kullanılır. Enerji kiti opsiyonu, iki Pt1000 yüzeye monteli RTD ve debimetre ile iletişim için kabloyu içerir. Uygulama Alanları Kullanma suyu ve atık su, soğutma ve ısıtma suyu, ultra saflıkta su ve sıvılar, ham petrol, mazot ve yakıtlar, motor yağı, rafine hidrokarbonlar, kimyasallar ve diğer sıvılar.

PanaFlow LZ, son teknoloji XMT1000 elektronik platformunu kullanan, sıvı uygulamaları için eksiksiz bir ultrasonik debimetre sistemidir.

Panametrics ultrasonik buhar kütle debimetresi

DF868 ultrasonik sıvı debimetresi, TransPort PT878 portatif ultrasonik sıvı debimetresi baz alınarak tasarlanmış sabit
kurulumlu debimetredir. DF868 iki dahili ölçüm moduna sahiptir. Clamp-on transdüser kullanarak DF868 debimetre metal,
plastik veya kaplamalı boru yüzeylerinden, boru yüzeyi delinmeden debi ölçümü sağlar. Gelişmiş sinyal kodlama ve korelasyon tespit metodları ile GE’ye ait transit-time modu, ultra temiz/saf sıvılardan kirli sıvılara kadar sapma olmaksızın debi ölçümü sağlar. Bu mod, geleneksel transit-time ölçüm cihazlarının başarısız olduğu ve bu nedenle Doppler-tipi
debimetreler gerektiren gaz kabarcığı, sıvı damlacıkları ve katı partikül içeren çok fazlı sıvıların %80’inde uygulanabilir. İki farklı boruda debi ölçümü, aynı boru üzerinde iki farklı noktada debi ölçümü ile kaçak tespiti ve maksimum hassasiyet için tek noktada çift yollu ölçüm dahil çeşitli uygulamalar için konfigüre edilebilen çift kanallı opsiyonel bir model oluşturulabilir. Opsiyonel çift kanallı/çift yollu modeli, kullanıcı tarafından yapılandırılan çok çeşitli uygulamalarda kullanılarak düşük maliyetlerle yüksek performans elde edilmesine olanak sağlar. Ölçüm noktası başına maliyet, tek elektronik ile iki farklı boruda debi ölçümü yapılarak azaltılır. Akış profilindeki değişikliklerden
etkilenmemek ve maksimum hassasiyetin sağlanması amacıyla her boru için bir çift transdüser kullanılabilir. Ayrıca her debimetre ile temin edilen enerji ölçümü yazılımı sayesinde, opsiyonel RTD’ler ve giriş kartları kullanılarak ultrasonik debi ölçümünün avantajlarına enerji ölçümü de eklenebilir. Bu opsiyonun avantajı boruya müdahale gerekmeden debi ve sıcaklık ölçümü ile su/glikol kullanılan ısıtma ve soğutma sistemlerinde enerji ölçümüdür.

Uygulama Alanları

Su ve atıksu, sıcak/soğuk su, su/glikol çözeltileri, rafine hidrokarbonlar, petrol ürünleri, ham petrol, motor yağı, dizel ve sıvı yakıtlar, solventler, kimyasallar, diğer sıvılar.

PanaFlow Z3 ultasonik debimetrelerin en yeni
jenerasyonunu temsil eder. Proses sıvılarında düşük riskli,
hassas ve tekrarlanabilir debi ölçümü için özel olarak tasarlanmış üç yollu bir debimetredir. Şık endüstriyel tasarımı ve çok yüksek güvenilirliğe sahip elektroniği ile kullanıcılara uygun maliyetle üstün kaliteli bir seçim sunar. Yüksek performansı ve düşük maliyeti ile diğer debi ölçümü teknolojilerinden ve hatta diğer ultrasonik debimetrelerinden ayrılan PanaFlow Z3, endüstride güvenilirliği ön planda tutar.

Ultrasonik debimetrelerin tüm avantajlarının yanı sıra aşağıdaki avantajlara sahiptir:

- SIL Sertifkalı ve en yeni teknoloji ürünü XMT900 elektroniği
- Fieldbus, HART ve Modbus dijital arayüz seçenekleri
- Uzatılmış tampon veya sertifikalı bağlantı kutusu içermeyen,
dahili kablolu estetik ve kompakt debimetre gövdesi
- Üç yollu tasarım
- Yeni sahada değiştirilebilen transdüserler

Uygulama Alanları

Petrol ve gaz, kimya ve petrokimya endüstrisi, su ve atıksu, enerji endüstrisi, HVAC, ham petrol ve rafine hidrokarbon sıvıların proses kontrolü ve izlenmesi, harmanlama ve karıştırma.
