DigitalFlow™ XGS868i

GE AquaTrans AT600 ultrasonik debimetre, son teknoloji ürünü ölçüm yeteneğini, tam olarak proses ölçüm noktasına kurulabilen dayanıklı ve düşük maliyetli transmiter paketi ile birleştirir. Su, atıksu ve kanalizasyon gibi kentsel uygulamalara özel olarak tasarlanmıştır. Kurulum ve bakım, transmiterin
dahili tuş takımı kullanılarak veya AT600’i bir dizüstü bilgisayara bağlayarak ve GE cihaz ara yüzü yazılımı kullanılarak kolayca yapılabilir.

Uygulama Alanları

İçme suyu, atıksu, kanalizasyon, deşarj suyu, arıtılmış su, soğutma ve ısıtma suyu ve diğer sıvılar.

TransPort PT878, büyük özellikleri küçük ve hafif bir pakete sığdırır. PT878 en güçlü portatif sıvı debimetrelerindendir.
Plastik, metal veya kaplamalı çift katmanlı boru yüzeylerinden kesintisiz olarak debi ölçer, bu nedenle basınç düşüşüne, kaçak veya kontaminasyona neden olmaz. Transit-time sinyallerini çözen patentli korelasyon algoritmaları sayesinde ultra saflıkta sıvılardan ham atıksu ve çamur gibi aşırı derecede kirli sıvılara kadar ölçüm olanağı sağlar.

Opsiyonel Enerji Ölçümü

TransPort PT878 debimetre, ultrasonik debi ölçümü ile hassas RTD sıcaklık ölçümünü kombine ederek, sıvıların kullanıldığı ısıtma ve soğutma sistemlerinde enerji akışının ölçülmesini sağlar. Bu uygulamalarda debimetrenin yanı sıra loop powered RTD sıcaklık sensörleri için dahili bir güç kaynağı ile enerji ölçümleri için gerekli devre kurulumu ve yazılım kullanılır. Enerji kiti opsiyonu, iki Pt1000 yüzeye monteli RTD ve debimetre ile iletişim için kabloyu içerir.

PT878 Modeli artık üretilmemektedir yerin güncel olan versiyonu PT900 kullanılmaktadır.

Uygulama Alanları

Kullanma suyu ve atık su, soğutma ve ısıtma suyu, ultra saflıkta su ve sıvılar, ham petrol, mazot ve yakıtlar, motor yağı, rafine hidrokarbonlar, kimyasallar ve diğer sıvılar.

Flare Debimetreleri Tesis Verimliliğini Artırır

PanaFlow Z3 ultasonik debimetrelerin en yeni
jenerasyonunu temsil eder. Proses sıvılarında düşük riskli,
hassas ve tekrarlanabilir debi ölçümü için özel olarak tasarlanmış üç yollu bir debimetredir. Şık endüstriyel tasarımı ve çok yüksek güvenilirliğe sahip elektroniği ile kullanıcılara uygun maliyetle üstün kaliteli bir seçim sunar. Yüksek performansı ve düşük maliyeti ile diğer debi ölçümü teknolojilerinden ve hatta diğer ultrasonik debimetrelerinden ayrılan PanaFlow Z3, endüstride güvenilirliği ön planda tutar.

Ultrasonik debimetrelerin tüm avantajlarının yanı sıra aşağıdaki avantajlara sahiptir:

- SIL Sertifkalı ve en yeni teknoloji ürünü XMT900 elektroniği
- Fieldbus, HART ve Modbus dijital arayüz seçenekleri
- Uzatılmış tampon veya sertifikalı bağlantı kutusu içermeyen,
dahili kablolu estetik ve kompakt debimetre gövdesi
- Üç yollu tasarım
- Yeni sahada değiştirilebilen transdüserler

Uygulama Alanları

Petrol ve gaz, kimya ve petrokimya endüstrisi, su ve atıksu, enerji endüstrisi, HVAC, ham petrol ve rafine hidrokarbon sıvıların proses kontrolü ve izlenmesi, harmanlama ve karıştırma.

GE GC868 elektronik ünitesi, bir çift gelişmiş clamp-on ultrasonik transdüser, montaj kelepçesi, transdüser yakınına yerleştirilmiş ultrasonik ses yükseltici, transdüserleri ultrasonik ses yükselticiye ve GC868 elektronik ünitesine bağlamak için kullanılan koaksiyel kablolardan oluşan sabit kurulumlu bir debimetredir. DigitalFlow™ GC868 her tip gaz akımına ait debi ölçümü için kullanılabilir.

Uygulama Alanları

Doğal gaz, sıkıştrılmış hava, yakıt gazlar, aşındırıcı gazlar,
korozif gazlar, zehirli gazlar, yüksek saflıkta gazlar, hava ayırma gazları, buhar.

TransPort PT900, büyük özellikleri küçük ve hafif bir pakete sığdırır. PT900 en güçlü portatif sıvı debimetrelerindendir. Plastik, metal veya kaplamalı çift katmanlı boru yüzeylerinden kesintisiz olarak debi ölçer, bu nedenle basınç düşüşüne, kaçak veya kontaminasyona neden olmaz. Transit-time sinyallerini çözen patentli korelasyon algoritmaları sayesinde ultra saflıkta sıvılardan ham atıksu ve çamur gibi aşırı derecede kirli sıvılara kadar ölçüm olanağı sağlar. Opsiyonel Enerji Ölçümü TransPort PT900 debimetre, ultrasonik debi ölçümü ile hassas RTD sıcaklık ölçümünü kombine ederek, sıvıların kullanıldığı ısıtma ve soğutma sistemlerinde enerji akışının ölçülmesini sağlar. Bu uygulamalarda debimetrenin yanı sıra loop powered RTD sıcaklık sensörleri için dahili bir güç kaynağı ile enerji ölçümleri için gerekli devre kurulumu ve yazılım kullanılır. Enerji kiti opsiyonu, iki Pt1000 yüzeye monteli RTD ve debimetre ile iletişim için kabloyu içerir. Uygulama Alanları Kullanma suyu ve atık su, soğutma ve ısıtma suyu, ultra saflıkta su ve sıvılar, ham petrol, mazot ve yakıtlar, motor yağı, rafine hidrokarbonlar, kimyasallar ve diğer sıvılar.

Panametrics, alım-satım onaylı sıvı ölçümleri için, ultrasonik debimetre, gelişmiş ultrasonik debimetre serisine yeni bir ürün ekliyor: Sentinel LCT, performans ve hassasiyette yeni bir seviyeyi temsil eder; akış hızındaki değişimlere olağanüstü bir hızla tepki verir ve kanıtlanmış teknolojiye dayanır. Bu ürün, özellikle ham petrol ve diğer rafine sıvı ürünlerin teslim ölçümleri için tasarlanmıştır.

Çok düşük veya çok yüksek sıcaklıkta (Sıvılaştırılmış doğal gaz vb.) Ultrasonik debimetre uygulamaları için Ultrasonik debi ölçümünde teknolojik bir yenilik olan Bundled Waveguide Transducer (BWT) Sistemi, büyük çaplı borularda LNG debi ölçümü için kilit bir teknolojidir. Dayanıklı BWT Sistemi, gemilerden depolara yük boşaltımı dahil kriyojenik LNG uygulamaları için kanıtlanmış bir çözümdür. Düşük sıcaklık uygulamalarına ek olarak, BWT Sistemi yüksek sıcaklık, düşük yoğunluk ve viskozitesi yüksek sıvılar gibi özel uygulamalar
için de lider teknolojidir. Kurulumun saplamalı olmasına rağmen BWT transdüserleri sistemde engel oluşturmaz ve bu nedenle basınç düşümü veya duraklama yaratmaz. BWT Sistemi, birçok GE Sensing Panametrics sıvı veya gaz ultrasonik teknolojiye sahip debimetreler ile uyumludur. Hareketli parçalar içermemesi nedeniyle kurulumu neredeyse hayat boyu kalıcıdır. BWT transdüserlerinin tek tamponlu tasarım veya daha yüksek sıcaklıklar için çift tamponlu (path) tasarım seçeneği vardır. Tampon tasarımının iki temel avantajı bulunmaktadır. Birincisi transdüserin piezoelektrik elementini prosesten uzak tutarak sıcaklık nedeniyle oluşabilecek herhangi potansiyel bir arızayı engellemesidir. İkincisi ise demetleme (bundling) sayesinde yüksek seviyede hizalanmış ultrasonik ışının sıvı içerisine girişine izin vermesidir.

Hidrokarbon sıvıları, residual akışlar, doğal gaz, buhar, LNG (sıvılaştırılmış doğal gaz) gibi akışkanların saplamalı yöntemle debi ölçümü için yüksek sıcaklık ve basınç altında ultrasonik transdüser kurulumuna uygun mekanik bir bileşendir.

SIL (Safety Integrity Level) Sertifikalı* yeni PanaFlow HT, güvenliğin kritik olduğu uygulamalara ultrasonik teknolojinin avantajlarını getirir. PanaFlow HT ultrasonik debi ölçümünün tüm avantajlarına IEC61508** onayını ekler. Rafinerinin en zorlu noktalarında, çok düşük ve çok yüksek sıcaklıklarda ve korozif veya değişken özellikli sıvılarda debi ölçümü sağlar. Boru tıkanıklıkları, zaman içerisinde ölçümde kayma veya basınç düşüşü oluşturmayan ve böylece periyodik kalibrasyon
gerektirmeyen ve çift yönlü debi ölçümü sağlayan yapısıyla PanaFlow HT, beklenmedik bakım masraflarına son vererek tasarruf etmenizi sağlar. Debimetrenin Seviye 2 SIL sertifikasına sahip olması, debimetrenin tüm bileşenlerinin üçüncü parti bir kurum tarafından kontrol edildiği anlamına gelir. SIL sertifikasyonu*, hayat kaybı riskinin yanı sıra rafineri varlıklarına karşı ve çevresel riskleri de azaltırken kurumsal güvenilirliği arttırır. PanaFlowHT debimetre sistemi, SIL sertifikalı XMT900 elektroniği ve patentli BWT transdüserlerden oluşur. Ayrıca hassas sıcaklık kompanzasyonu ve pals eko tekniği sayesinde, değişken akış şartlarında hassas ölçüm sağlar.

Uygulama Alanları

Vakum distilasyonu, delayed coker, katalitik parçalama, hydrotreater, vizkoziteye göre ayırma, ham petrol distilasyon birimleri.

Flaş gazı kütlesel debi ölçümü için ultrasonik debimetre

C-ET transdüser sistemi, çok düşük veya çok yüksek proses sıcaklıklarında sıvı debisi ölçümü için kullanılan dalga kılavuzu görevi gören bir ultrasonik clamp-on transdüserdir.
C-ET transdüser sistemi, bir C-ET transdüseri (0.5 veya 1.0 MHz frekanslı), aşırı proses şartlarından transdüseri izole eden ve ısıyı transdüserden uzaklaştıran bir dalga kılavuzu, paslanmaz çelik montaj kelepçesi ve periyodik bakım gerektirmeyen katı bir montaj materyalinden oluşur.
Montajı, boruya müdahale veya prosesin duruşunu/ durdurulmasını gerektirmez ve kaçak riski, basınç veya sapmalara neden olmaz. Bunlara ek olarak çok düşük veya çok yüksek sıcaklıklarda kullanılabilmesi, neredeyse hiç bakım gerektirmemesi ve 0,03 m/s’ye kadar düşük debilerde kullanılabilmesi ile zorlu proseslerde aşırı derecede esneklik sağlar.

Uygulama Alanları

Rafineri uygulamaları, ham petrol distilasyonu, vakum distilasyonu, parçalayıcılar, hidrojenasyon, viskosite ayarlama üniteleri, kazan besleme dahil enerji santrali uygulamaları, kriyojenik uygulamalar.

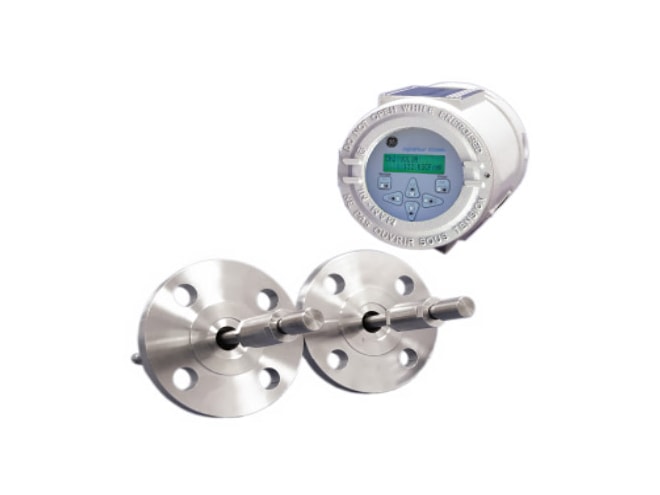

XGMi868i gaz debisi transmiteri, GM868 genel amaçlı gaz
debimetresinin düşük maliyetli ve transmiter bazlı versiyonudur.
GM868 gibi XGM868i de gaz debisi ölçümü için ultrasonik transit-time tekniğinden faydalanır. Neredeyse her tip gaz için uygundur. Saplamalı transdüser tasarımı ile düşük seviyede basınç düşümü, bakım ihtiyacı ve geniş debi ve gaz kompozisyonu aralıklarında hassas ölçüm sunar. DigitalFlow XGM868i elektronik parçalarının tümü, ölçüm noktasında monte edilebilen bir transmiter paketi içerisine yerleştirilmiştir. Bu özelliği sayesinde transdüser kablolarının yerleştirilmesi kolaylaşır ve sorunsuz işletim sağlanır. XGM868i kurulumu akış açısından engel oluşturmadığı için diğer debimetrelerin neden olduğu basınç düşümü ve yüksek derecede bakım ihtiyacı gibi istenmeyen durumları ortadan kaldırır. Debimetre ile temin edilen özel sızdırmaz metal transdüserler sayesinde sistem, sıcaklık değişimlerinin neden olduğu erozyon ve gerilimden etkilenmez.

Uygulama Alanları

Hidrokarbon gazları, havalandırma gazları, biyogaz, çürütücü gazları, yakıt gazlar, atık gazlar, yakma ünitesi hava akışı, buhar veri kazanımı, baca gazları, diğer gazlar.
