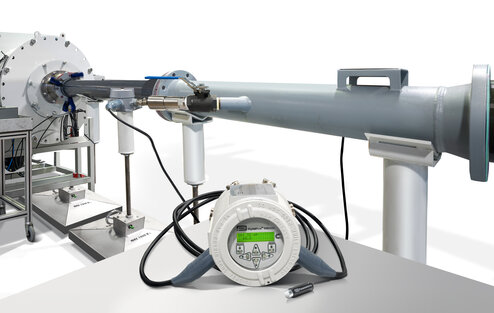

PanaFlow FLI Ultrasonic Gas Flowmeter

XMT868i sıvılar için debi transmiteri son teknoloji ile sunulan debi ölçüm yeteneğini; tam olarak proses ölçüm noktasına monte edilebilen düşük maliyetli transmiter paketi ile birleştirdi. Tamamen dijital XMT868i, hareketli parçaya sahip değildir ve uzun süre sapma yaratmayan işletim sağlar. Dahili mikro işlemci sayesinde özel dijital sinyal kodlaması ve korelasyon
tespit rutinleri, değişken sıvı özelliklerine göre otomatik ayarlama, programlamayı basit hale getiren dinamik olarak yapılandırılmış işletme yazılımı ve dahili enerji akışı ölçümü vardır. Opsiyonel çift kanallı modeli kullanıcı tarafından yapılandırılarak çok çeşitli uygulamalarda kullanılır ve düşük maliyetlerle yüksek performans elde edilmesini sağlar. Ölçüm noktası başına maliyet, tek elektronik ile iki farklı boruda debi ölçümü yapılarak azaltılır. Akış profilindeki değişikliklerden
etkilenmemek ve maksimum hassasiyetin sağlanması amacıyla her boru için bir çift transdüser kullanılabilir.

Uygulama Alanları

Hidrokarbon sıvılar, sıvılaştırılmış doğal gaz (lng), ham petrol, motor yağı, dizel yakıt, solventler, su ve atıksu, sıcak/soğuk su, kimyasallar, içecekler, diğer sıvılar.

SIL (Safety Integrity Level) Sertifikalı* yeni PanaFlow HT, güvenliğin kritik olduğu uygulamalara ultrasonik teknolojinin avantajlarını getirir. PanaFlow HT ultrasonik debi ölçümünün tüm avantajlarına IEC61508** onayını ekler. Rafinerinin en zorlu noktalarında, çok düşük ve çok yüksek sıcaklıklarda ve korozif veya değişken özellikli sıvılarda debi ölçümü sağlar. Boru tıkanıklıkları, zaman içerisinde ölçümde kayma veya basınç düşüşü oluşturmayan ve böylece periyodik kalibrasyon
gerektirmeyen ve çift yönlü debi ölçümü sağlayan yapısıyla PanaFlow HT, beklenmedik bakım masraflarına son vererek tasarruf etmenizi sağlar. Debimetrenin Seviye 2 SIL sertifikasına sahip olması, debimetrenin tüm bileşenlerinin üçüncü parti bir kurum tarafından kontrol edildiği anlamına gelir. SIL sertifikasyonu*, hayat kaybı riskinin yanı sıra rafineri varlıklarına karşı ve çevresel riskleri de azaltırken kurumsal güvenilirliği arttırır. PanaFlowHT debimetre sistemi, SIL sertifikalı XMT900 elektroniği ve patentli BWT transdüserlerden oluşur. Ayrıca hassas sıcaklık kompanzasyonu ve pals eko tekniği sayesinde, değişken akış şartlarında hassas ölçüm sağlar.

Uygulama Alanları

Vakum distilasyonu, delayed coker, katalitik parçalama, hydrotreater, vizkoziteye göre ayırma, ham petrol distilasyon birimleri.

GE GC868 elektronik ünitesi, bir çift gelişmiş clamp-on ultrasonik transdüser, montaj kelepçesi, transdüser yakınına yerleştirilmiş ultrasonik ses yükseltici, transdüserleri ultrasonik ses yükselticiye ve GC868 elektronik ünitesine bağlamak için kullanılan koaksiyel kablolardan oluşan sabit kurulumlu bir debimetredir. DigitalFlow™ GC868 her tip gaz akımına ait debi ölçümü için kullanılabilir.

Uygulama Alanları

Doğal gaz, sıkıştrılmış hava, yakıt gazlar, aşındırıcı gazlar,
korozif gazlar, zehirli gazlar, yüksek saflıkta gazlar, hava ayırma gazları, buhar.

GE Panametrics DigitalFlow™ CTF878 clamp-on ultrasonik gaz debisi ölçüm imkanını 150 ft/s (46m/s) hıza kadar olan atmosfer basınç altındaki uygulamalara taşır. CTF878, doğal gaz, sıkıştırılmış hava, inert gaz ve diğer gazların hassas ve güvenilir debi ölçümü için korelasyon tag ultrasonik debi ölçümü tekniğini kullanır. CTF878 debimetre özellikle aşındırıcı, korozif, zehirli, yüksek saflıkta veya steril gazların debi ölçümü veya boru yüzeyinden girişin tercih edilmediği uygulamalar için kullanılabilir. Boru yüzeyinin açılması veya kesilmesi gerekmediği için kalıcı kurulum maliyetleri önemli derecede azaltılır. Saplamalı veya hareketli parçası olmadığı için bakım gerektirmez, basınç düşümüne yol açmaz ve geniş ölçüm aralıkları için uygundur.

Uygulama Alanları

Doğal gaz, sıkıştırılmış hava, yakıt gazlar, korozif gazlar, zehirli gazlar, yüksek saflıkta gazlar, hava ayırma gazları, özel gazlar.

LCT4 Panametrics marka ultrasonik debimetre grubunun en yeni ürünüdür. Ham petrol ve diğer rafineri ürünlerinde yüksek hassasiyetli debi ölçümü için özel olarak tasarlanan debimetre, sağladığı ileri düzeyde güvenilir ve tekrarlanabilir sonuçlarla performans açısından OIML R117-1 gerekliliklerine uygundur. LCT4, Sentinel LCT model debimetrenin yüksek güvenilirlik özelliğini, dahili kablolu ve uzatılmış buffer (tampon) veya bağlantı kutusu içermeyen; estetik kompakt bir yapıdaki tasarımla sunar. Ultrasonik debi ölçümünün tüm avantajlarına ek olarak zaman içerisinde ölçümde kayma, basınç düşümü veya boru içerisine girişim oluşturmaz, periyodik kalibrasyon gerektirmez, hareketli parça veya filtre içermez. LCT4 viskozite etkilerini azaltmak amacıyla birkaç patentli algoritmadan faydalanarak akış ölçümünü viskoziteden bağımsız hale getirir.

GE AquaTrans AT600 ultrasonik debimetre, son teknoloji ürünü ölçüm yeteneğini, tam olarak proses ölçüm noktasına kurulabilen dayanıklı ve düşük maliyetli transmiter paketi ile birleştirir. Su, atıksu ve kanalizasyon gibi kentsel uygulamalara özel olarak tasarlanmıştır. Kurulum ve bakım, transmiterin
dahili tuş takımı kullanılarak veya AT600’i bir dizüstü bilgisayara bağlayarak ve GE cihaz ara yüzü yazılımı kullanılarak kolayca yapılabilir.

Uygulama Alanları

İçme suyu, atıksu, kanalizasyon, deşarj suyu, arıtılmış su, soğutma ve ısıtma suyu ve diğer sıvılar.

GE TransPort PT878GC clamp-on ultrasonik gaz debi ölçümü yeteneğini portatif seviyeye getirir. Doğal gaz boru hatları, sıkıştırılmış hava, inert gaz veya diğer sıkıştırılmış gaz uygulamaları için tasarlanan yeni PT878GC, gaz debisi ölçümü, dahili hafızaya veri kaydı ve bilgisayarlara veri aktarımı özelliklerine sahiptir. Gaz debisi ölçümü uygulamalarında kısa süreli debi denetimi çalışmaları için uygundur. Özellikle aşındırıcı, korozif, zehirli, yüksek saflıkta veya steril gaz, ya da boruyu delmenin tercih edilmediği tüm uygulamalar için çözüm sunar. Kurulumu boru yüzeyinde müdahale gerektirmediği için oldukça basittir ve 15 dakika kadar kısa bir sürede yapılabilir. Ayrıca kurulumu sırasında montaj sistemde mevcut boru üzerine kelepçeleme ile yapılması nedeniyle proses durdurulmadan veya prosese herhangi bir girişim oluşturulmadan yapılabilmektedir.

Uygulama Alanları

Doğal gaz, sıkıştırılmış hava, yakıt gazlar, aşındırıcı gazlar,
korozif gazlar, zehirli gazlar, yüksek saflıkta gazlar, hava ayırma gazları.

PanaFlow Z3 ultasonik debimetrelerin en yeni
jenerasyonunu temsil eder. Proses sıvılarında düşük riskli,
hassas ve tekrarlanabilir debi ölçümü için özel olarak tasarlanmış üç yollu bir debimetredir. Şık endüstriyel tasarımı ve çok yüksek güvenilirliğe sahip elektroniği ile kullanıcılara uygun maliyetle üstün kaliteli bir seçim sunar. Yüksek performansı ve düşük maliyeti ile diğer debi ölçümü teknolojilerinden ve hatta diğer ultrasonik debimetrelerinden ayrılan PanaFlow Z3, endüstride güvenilirliği ön planda tutar.

Ultrasonik debimetrelerin tüm avantajlarının yanı sıra aşağıdaki avantajlara sahiptir:

- SIL Sertifkalı ve en yeni teknoloji ürünü XMT900 elektroniği
- Fieldbus, HART ve Modbus dijital arayüz seçenekleri
- Uzatılmış tampon veya sertifikalı bağlantı kutusu içermeyen,
dahili kablolu estetik ve kompakt debimetre gövdesi
- Üç yollu tasarım
- Yeni sahada değiştirilebilen transdüserler

Uygulama Alanları

Petrol ve gaz, kimya ve petrokimya endüstrisi, su ve atıksu, enerji endüstrisi, HVAC, ham petrol ve rafine hidrokarbon sıvıların proses kontrolü ve izlenmesi, harmanlama ve karıştırma.

Sentinel, iletim ve dağıtım, boru hattı dengeleme, kompresör istasyonu ölçümü ve yüksek hassasiyetin gerektiği alanlar gibi gaz uygulamaları için tasarlanmış çift kanallı bir debimetredir.
Sentinel debi ölçüm sistemi, ultrasonik debimetre, akış şartlandırma ile debimetrenin önünde ve arkasında bulunan boru tesisatından oluşur. Sistem fabrikada birleştirilir ve sıkı kalite kontrol standartlarını karşıladığına dair test edilir. Böyle bir konfigürasyon sayesinde kurulumla ilgili hassasiyet kayıpları engellenmiş olur. Ayrıca bu uygulama ile proseste debi ölçümlerinde kullanıcıyı riske maruz bırakmadan basit ve ekonomik çözümler sağlanmış olur. Hassasiyet kaybının en büyük kaynağı olan düzgün olmayan akış profilinin, ultrasonik debimetre sisteminde tüm denklemden çıkarılması nedeniyle kullanıcılar bu sistemin hassasiyetinden emin olabilirler.

Uygulama Alanları

Faturalandırmaya esas transfer, iletim ve dağıtım, yer altı depolama, boru hattı dengeleme, güç sistemleri, gaz işleme, kompresör istasyonu ölçümleri ve gaz üretimi.

Sentinel LNG, ultrasonik teknoloji kullanımını kriyojenik uygulamalara doğru genişletir. Sentinel LNG de hareketsiz parçalardan oluşur ve dört yollu Robust Path Configuration™’dan faydalanır. Transdüserleri kriyojenik sıcaklıklardan korurken, Bundle Waveguide Technology™ sayesinde daha büyük transdüser sinyallerini prosese
yöneltir.

Uygulama Alanları

Sıvılaştırılmış doğal gaz (LNG), kriyojenik sıvı dağıtımı, faturalandırma.

TransPort PT878, büyük özellikleri küçük ve hafif bir pakete sığdırır. PT878 en güçlü portatif sıvı debimetrelerindendir.
Plastik, metal veya kaplamalı çift katmanlı boru yüzeylerinden kesintisiz olarak debi ölçer, bu nedenle basınç düşüşüne, kaçak veya kontaminasyona neden olmaz. Transit-time sinyallerini çözen patentli korelasyon algoritmaları sayesinde ultra saflıkta sıvılardan ham atıksu ve çamur gibi aşırı derecede kirli sıvılara kadar ölçüm olanağı sağlar.

Opsiyonel Enerji Ölçümü

TransPort PT878 debimetre, ultrasonik debi ölçümü ile hassas RTD sıcaklık ölçümünü kombine ederek, sıvıların kullanıldığı ısıtma ve soğutma sistemlerinde enerji akışının ölçülmesini sağlar. Bu uygulamalarda debimetrenin yanı sıra loop powered RTD sıcaklık sensörleri için dahili bir güç kaynağı ile enerji ölçümleri için gerekli devre kurulumu ve yazılım kullanılır. Enerji kiti opsiyonu, iki Pt1000 yüzeye monteli RTD ve debimetre ile iletişim için kabloyu içerir.

PT878 Modeli artık üretilmemektedir yerin güncel olan versiyonu PT900 kullanılmaktadır.

Uygulama Alanları

Kullanma suyu ve atık su, soğutma ve ısıtma suyu, ultra saflıkta su ve sıvılar, ham petrol, mazot ve yakıtlar, motor yağı, rafine hidrokarbonlar, kimyasallar ve diğer sıvılar.

Çok düşük veya çok yüksek sıcaklıkta (Sıvılaştırılmış doğal gaz vb.) Ultrasonik debimetre uygulamaları için Ultrasonik debi ölçümünde teknolojik bir yenilik olan Bundled Waveguide Transducer (BWT) Sistemi, büyük çaplı borularda LNG debi ölçümü için kilit bir teknolojidir. Dayanıklı BWT Sistemi, gemilerden depolara yük boşaltımı dahil kriyojenik LNG uygulamaları için kanıtlanmış bir çözümdür. Düşük sıcaklık uygulamalarına ek olarak, BWT Sistemi yüksek sıcaklık, düşük yoğunluk ve viskozitesi yüksek sıvılar gibi özel uygulamalar
için de lider teknolojidir. Kurulumun saplamalı olmasına rağmen BWT transdüserleri sistemde engel oluşturmaz ve bu nedenle basınç düşümü veya duraklama yaratmaz. BWT Sistemi, birçok GE Sensing Panametrics sıvı veya gaz ultrasonik teknolojiye sahip debimetreler ile uyumludur. Hareketli parçalar içermemesi nedeniyle kurulumu neredeyse hayat boyu kalıcıdır. BWT transdüserlerinin tek tamponlu tasarım veya daha yüksek sıcaklıklar için çift tamponlu (path) tasarım seçeneği vardır. Tampon tasarımının iki temel avantajı bulunmaktadır. Birincisi transdüserin piezoelektrik elementini prosesten uzak tutarak sıcaklık nedeniyle oluşabilecek herhangi potansiyel bir arızayı engellemesidir. İkincisi ise demetleme (bundling) sayesinde yüksek seviyede hizalanmış ultrasonik ışının sıvı içerisine girişine izin vermesidir.

Hidrokarbon sıvıları, residual akışlar, doğal gaz, buhar, LNG (sıvılaştırılmış doğal gaz) gibi akışkanların saplamalı yöntemle debi ölçümü için yüksek sıcaklık ve basınç altında ultrasonik transdüser kurulumuna uygun mekanik bir bileşendir.
