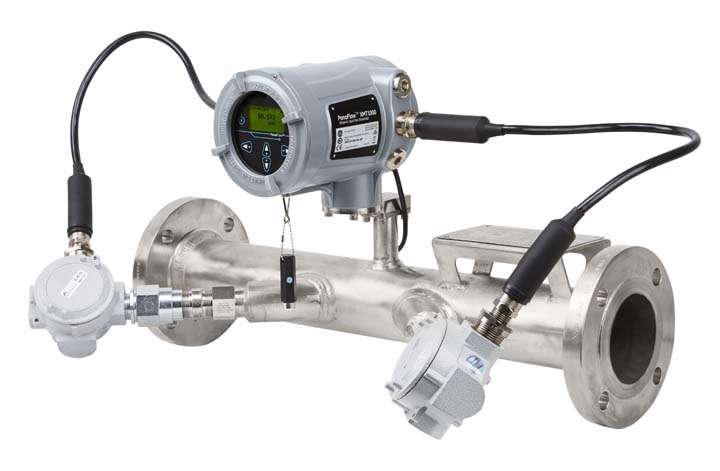

PanaFlow LZ System

LCT4 Panametrics marka ultrasonik debimetre grubunun en yeni ürünüdür. Ham petrol ve diğer rafineri ürünlerinde yüksek hassasiyetli debi ölçümü için özel olarak tasarlanan debimetre, sağladığı ileri düzeyde güvenilir ve tekrarlanabilir sonuçlarla performans açısından OIML R117-1 gerekliliklerine uygundur. LCT4, Sentinel LCT model debimetrenin yüksek güvenilirlik özelliğini, dahili kablolu ve uzatılmış buffer (tampon) veya bağlantı kutusu içermeyen; estetik kompakt bir yapıdaki tasarımla sunar. Ultrasonik debi ölçümünün tüm avantajlarına ek olarak zaman içerisinde ölçümde kayma, basınç düşümü veya boru içerisine girişim oluşturmaz, periyodik kalibrasyon gerektirmez, hareketli parça veya filtre içermez. LCT4 viskozite etkilerini azaltmak amacıyla birkaç patentli algoritmadan faydalanarak akış ölçümünü viskoziteden bağımsız hale getirir.

PanaFlow FLI, zorlu koşullarda geniş kapsamlı gaz akışını izlemek için sağlam ve güvenilir bir ultrasonik akış ölçüm sistemidir. PanaFlow FLI, mevcut veya yeni akış gereksinimlerinize esneklik sağlayan akış hücresi (spoolpiece) veya yalnızca nozul tasarımı seçenekleriyle sunulmaktadır.

Sentinel, iletim ve dağıtım, boru hattı dengeleme, kompresör istasyonu ölçümü ve yüksek hassasiyetin gerektiği alanlar gibi gaz uygulamaları için tasarlanmış çift kanallı bir debimetredir.
Sentinel debi ölçüm sistemi, ultrasonik debimetre, akış şartlandırma ile debimetrenin önünde ve arkasında bulunan boru tesisatından oluşur. Sistem fabrikada birleştirilir ve sıkı kalite kontrol standartlarını karşıladığına dair test edilir. Böyle bir konfigürasyon sayesinde kurulumla ilgili hassasiyet kayıpları engellenmiş olur. Ayrıca bu uygulama ile proseste debi ölçümlerinde kullanıcıyı riske maruz bırakmadan basit ve ekonomik çözümler sağlanmış olur. Hassasiyet kaybının en büyük kaynağı olan düzgün olmayan akış profilinin, ultrasonik debimetre sisteminde tüm denklemden çıkarılması nedeniyle kullanıcılar bu sistemin hassasiyetinden emin olabilirler.

Uygulama Alanları

Faturalandırmaya esas transfer, iletim ve dağıtım, yer altı depolama, boru hattı dengeleme, güç sistemleri, gaz işleme, kompresör istasyonu ölçümleri ve gaz üretimi.

Sera gazı emisyonlarını azaltmak, küresel ısınmanın etkilerini sınırlamada önemli bir faktör haline gelmiştir; buna metan gazı da dahildir.
Petrol ve gaz endüstrisi, karbondioksit (CO₂) ve metan salınımının tek kaynağı olmasa da, sera gazı emisyonlarını azaltma çabalarımızda önemli bir rol oynamaktadır.

Flare Debimetreleri Tesis Verimliliğini Artırır

SIL (Safety Integrity Level) Sertifikalı* yeni PanaFlow HT, güvenliğin kritik olduğu uygulamalara ultrasonik teknolojinin avantajlarını getirir. PanaFlow HT ultrasonik debi ölçümünün tüm avantajlarına IEC61508** onayını ekler. Rafinerinin en zorlu noktalarında, çok düşük ve çok yüksek sıcaklıklarda ve korozif veya değişken özellikli sıvılarda debi ölçümü sağlar. Boru tıkanıklıkları, zaman içerisinde ölçümde kayma veya basınç düşüşü oluşturmayan ve böylece periyodik kalibrasyon
gerektirmeyen ve çift yönlü debi ölçümü sağlayan yapısıyla PanaFlow HT, beklenmedik bakım masraflarına son vererek tasarruf etmenizi sağlar. Debimetrenin Seviye 2 SIL sertifikasına sahip olması, debimetrenin tüm bileşenlerinin üçüncü parti bir kurum tarafından kontrol edildiği anlamına gelir. SIL sertifikasyonu*, hayat kaybı riskinin yanı sıra rafineri varlıklarına karşı ve çevresel riskleri de azaltırken kurumsal güvenilirliği arttırır. PanaFlowHT debimetre sistemi, SIL sertifikalı XMT900 elektroniği ve patentli BWT transdüserlerden oluşur. Ayrıca hassas sıcaklık kompanzasyonu ve pals eko tekniği sayesinde, değişken akış şartlarında hassas ölçüm sağlar.

Uygulama Alanları

Vakum distilasyonu, delayed coker, katalitik parçalama, hydrotreater, vizkoziteye göre ayırma, ham petrol distilasyon birimleri.

Sentinel LNG, ultrasonik teknoloji kullanımını kriyojenik uygulamalara doğru genişletir. Sentinel LNG de hareketsiz parçalardan oluşur ve dört yollu Robust Path Configuration™’dan faydalanır. Transdüserleri kriyojenik sıcaklıklardan korurken, Bundle Waveguide Technology™ sayesinde daha büyük transdüser sinyallerini prosese
yöneltir.

Uygulama Alanları

Sıvılaştırılmış doğal gaz (LNG), kriyojenik sıvı dağıtımı, faturalandırma.

C-ET transdüser sistemi, çok düşük veya çok yüksek proses sıcaklıklarında sıvı debisi ölçümü için kullanılan dalga kılavuzu görevi gören bir ultrasonik clamp-on transdüserdir.
C-ET transdüser sistemi, bir C-ET transdüseri (0.5 veya 1.0 MHz frekanslı), aşırı proses şartlarından transdüseri izole eden ve ısıyı transdüserden uzaklaştıran bir dalga kılavuzu, paslanmaz çelik montaj kelepçesi ve periyodik bakım gerektirmeyen katı bir montaj materyalinden oluşur.
Montajı, boruya müdahale veya prosesin duruşunu/ durdurulmasını gerektirmez ve kaçak riski, basınç veya sapmalara neden olmaz. Bunlara ek olarak çok düşük veya çok yüksek sıcaklıklarda kullanılabilmesi, neredeyse hiç bakım gerektirmemesi ve 0,03 m/s’ye kadar düşük debilerde kullanılabilmesi ile zorlu proseslerde aşırı derecede esneklik sağlar.

Uygulama Alanları

Rafineri uygulamaları, ham petrol distilasyonu, vakum distilasyonu, parçalayıcılar, hidrojenasyon, viskosite ayarlama üniteleri, kazan besleme dahil enerji santrali uygulamaları, kriyojenik uygulamalar.

GE AquaTrans AT600 ultrasonik debimetre, son teknoloji ürünü ölçüm yeteneğini, tam olarak proses ölçüm noktasına kurulabilen dayanıklı ve düşük maliyetli transmiter paketi ile birleştirir. Su, atıksu ve kanalizasyon gibi kentsel uygulamalara özel olarak tasarlanmıştır. Kurulum ve bakım, transmiterin
dahili tuş takımı kullanılarak veya AT600’i bir dizüstü bilgisayara bağlayarak ve GE cihaz ara yüzü yazılımı kullanılarak kolayca yapılabilir.

Uygulama Alanları

İçme suyu, atıksu, kanalizasyon, deşarj suyu, arıtılmış su, soğutma ve ısıtma suyu ve diğer sıvılar.

Çok düşük veya çok yüksek sıcaklıkta (Sıvılaştırılmış doğal gaz vb.) Ultrasonik debimetre uygulamaları için Ultrasonik debi ölçümünde teknolojik bir yenilik olan Bundled Waveguide Transducer (BWT) Sistemi, büyük çaplı borularda LNG debi ölçümü için kilit bir teknolojidir. Dayanıklı BWT Sistemi, gemilerden depolara yük boşaltımı dahil kriyojenik LNG uygulamaları için kanıtlanmış bir çözümdür. Düşük sıcaklık uygulamalarına ek olarak, BWT Sistemi yüksek sıcaklık, düşük yoğunluk ve viskozitesi yüksek sıvılar gibi özel uygulamalar
için de lider teknolojidir. Kurulumun saplamalı olmasına rağmen BWT transdüserleri sistemde engel oluşturmaz ve bu nedenle basınç düşümü veya duraklama yaratmaz. BWT Sistemi, birçok GE Sensing Panametrics sıvı veya gaz ultrasonik teknolojiye sahip debimetreler ile uyumludur. Hareketli parçalar içermemesi nedeniyle kurulumu neredeyse hayat boyu kalıcıdır. BWT transdüserlerinin tek tamponlu tasarım veya daha yüksek sıcaklıklar için çift tamponlu (path) tasarım seçeneği vardır. Tampon tasarımının iki temel avantajı bulunmaktadır. Birincisi transdüserin piezoelektrik elementini prosesten uzak tutarak sıcaklık nedeniyle oluşabilecek herhangi potansiyel bir arızayı engellemesidir. İkincisi ise demetleme (bundling) sayesinde yüksek seviyede hizalanmış ultrasonik ışının sıvı içerisine girişine izin vermesidir.

Hidrokarbon sıvıları, residual akışlar, doğal gaz, buhar, LNG (sıvılaştırılmış doğal gaz) gibi akışkanların saplamalı yöntemle debi ölçümü için yüksek sıcaklık ve basınç altında ultrasonik transdüser kurulumuna uygun mekanik bir bileşendir.

XGMi868i gaz debisi transmiteri, GM868 genel amaçlı gaz
debimetresinin düşük maliyetli ve transmiter bazlı versiyonudur.
GM868 gibi XGM868i de gaz debisi ölçümü için ultrasonik transit-time tekniğinden faydalanır. Neredeyse her tip gaz için uygundur. Saplamalı transdüser tasarımı ile düşük seviyede basınç düşümü, bakım ihtiyacı ve geniş debi ve gaz kompozisyonu aralıklarında hassas ölçüm sunar. DigitalFlow XGM868i elektronik parçalarının tümü, ölçüm noktasında monte edilebilen bir transmiter paketi içerisine yerleştirilmiştir. Bu özelliği sayesinde transdüser kablolarının yerleştirilmesi kolaylaşır ve sorunsuz işletim sağlanır. XGM868i kurulumu akış açısından engel oluşturmadığı için diğer debimetrelerin neden olduğu basınç düşümü ve yüksek derecede bakım ihtiyacı gibi istenmeyen durumları ortadan kaldırır. Debimetre ile temin edilen özel sızdırmaz metal transdüserler sayesinde sistem, sıcaklık değişimlerinin neden olduğu erozyon ve gerilimden etkilenmez.

Uygulama Alanları

Hidrokarbon gazları, havalandırma gazları, biyogaz, çürütücü gazları, yakıt gazlar, atık gazlar, yakma ünitesi hava akışı, buhar veri kazanımı, baca gazları, diğer gazlar.

GE Panametrics DigitalFlow™ CTF878 clamp-on ultrasonik gaz debisi ölçüm imkanını 150 ft/s (46m/s) hıza kadar olan atmosfer basınç altındaki uygulamalara taşır. CTF878, doğal gaz, sıkıştırılmış hava, inert gaz ve diğer gazların hassas ve güvenilir debi ölçümü için korelasyon tag ultrasonik debi ölçümü tekniğini kullanır. CTF878 debimetre özellikle aşındırıcı, korozif, zehirli, yüksek saflıkta veya steril gazların debi ölçümü veya boru yüzeyinden girişin tercih edilmediği uygulamalar için kullanılabilir. Boru yüzeyinin açılması veya kesilmesi gerekmediği için kalıcı kurulum maliyetleri önemli derecede azaltılır. Saplamalı veya hareketli parçası olmadığı için bakım gerektirmez, basınç düşümüne yol açmaz ve geniş ölçüm aralıkları için uygundur.

Uygulama Alanları

Doğal gaz, sıkıştırılmış hava, yakıt gazlar, korozif gazlar, zehirli gazlar, yüksek saflıkta gazlar, hava ayırma gazları, özel gazlar.
